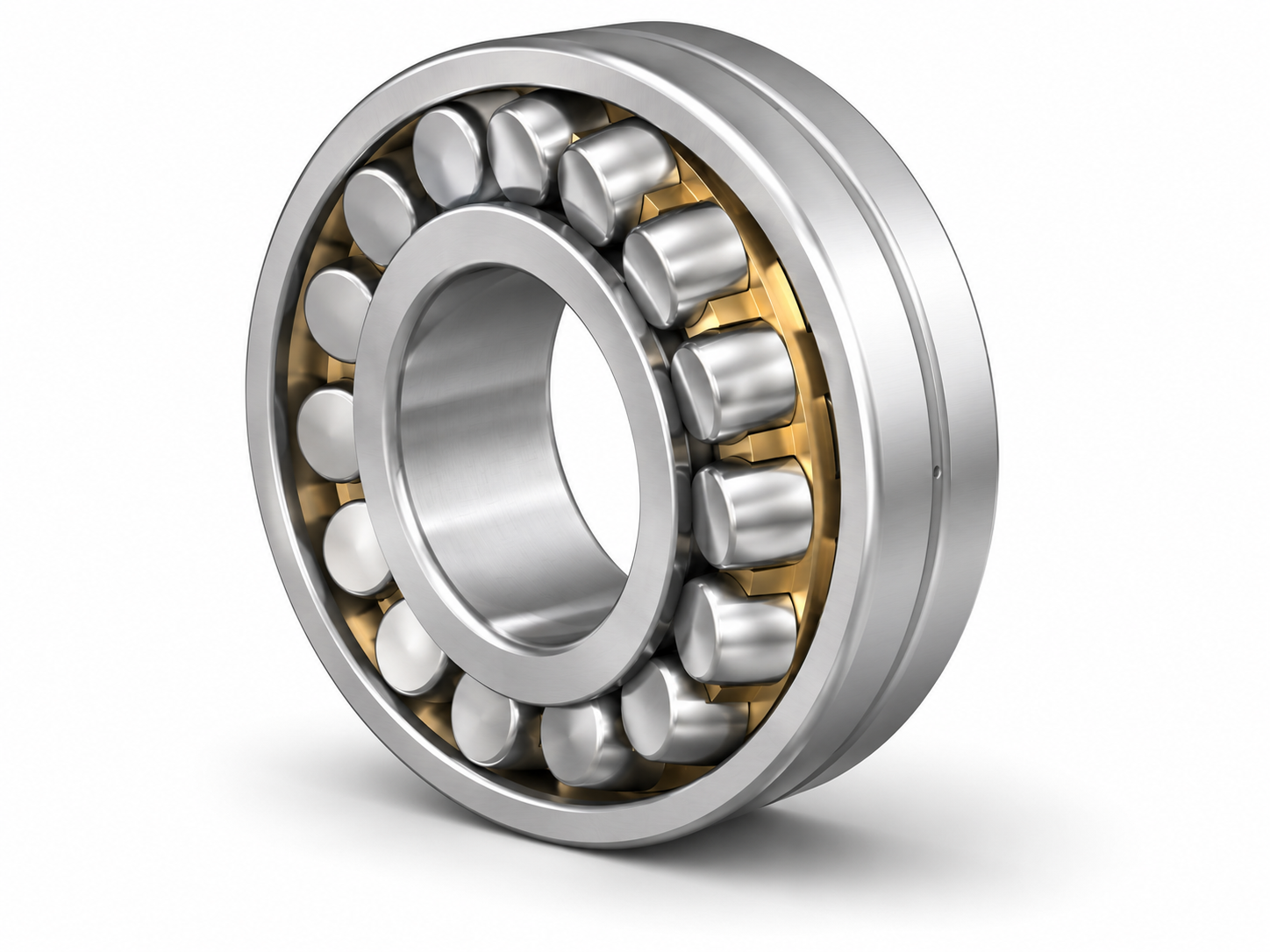

Cuscinetti orientabili a rulli

I cuscinetti orientabili a rulli sono caratterizzati da un anello esterno avente una pista sferica continua sulla quale rotolano due corone di corpi volventi a forma di “botte”. Le due corone di rulli sono guidate e separate dai bordi dell’anello interno. In caso di un disallineamento tra l’anello interno e quello esterno, il cuscinetto in questione non avrà problemi grazie alla sua proprietà di autoallineamento. Tali cuscinetti sono adatti anche ad applicazioni dove si manifestano vibrazioni, ed elevati carichi ad urto, radiali, assiali e combinati. In presenza di carichi assiali è opportuno mantenere delle condizioni con Fa /Fr <=2e, al fine di prevenire lo strisciamento della corona di rulli, assialmente scarica.

– Fa: spinta assiale reale [N]

– Fr: carico radiale reale [N]

– e= 9/8…………………per i cuscinetti a rulli

=10/9………………..per i cuscinetti a sfere

La maggiorparte delle loro gabbie sono in lamiera stampata, e montate nei cuscinetti di piccole dimensioni. Per i cuscinetti di grandi dimensioni, le gabbie sono ottenute da lavorazioni meccaniche. La gabbia standard dei cuscinetti tipo E è ottenuta per iniezione, fatta di una resina di poliammide 46 e caricata in fibra di vetro di recente sviluppo. Tale resina è caratterizzata da un’elevata resistenza al calore (temperatura operativa ammessa di 150°C) e meccanica (elevato regime di rotazione, vibrazioni e temperature operative),accompagnate da un’eccellente compatibilità con l’olio.
